(a)

Daya memusat

Centripetal force

(b)

Lukiskan arah daya ke arah pusat

Draw the direction of the force towards the center

(c)

Tangen kepada bulatan

Tangent to the circle

(d)

Lebih panjang / Jauh / Lebih

Longer / Further / More

(a)

Daya Impuls

Impulsive force

(b)

Masa hentaman pendek / Daya Impuls tinggi

Short time interval / High impulsive force

(c)

Gantikan kayu dengan span / tuala tebal / kain
*terima jawapan yang logik

Replace the wooden block with sponge / thick towel / cloth

Masa hentaman lebih panjang / Daya impuls rendah

Longer time interval / Low impulsive force

(d)

Memukul bola besbol / menangkap bola / menendang bola sepak
*terima jawapan yang logik

Hitting a baseball / catching a ball / kicking a football

(a)

(i)

lawan jam atau ikut jam

anticlockwise or clockwise

(ii)

Petua Tangan Kiri Fleming (Ejaan mesti BETUL)

Fleming Left Hand Rule (Spelling must be CORRECT)

(b)

(i)

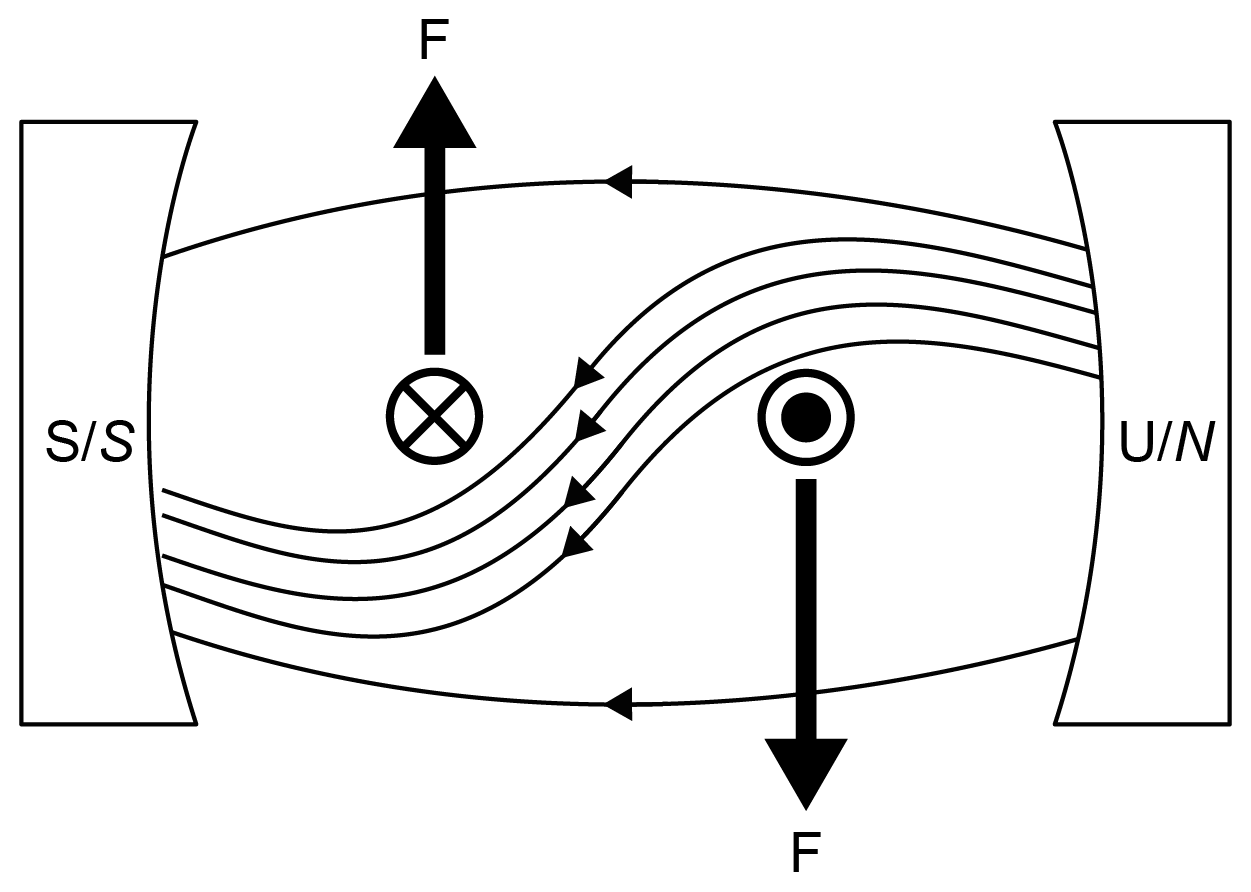

• Arah arus yang bertentangan
  Opposite direction of current
• Garisan medan magent dengan arah (Min: 4 garisan dilukis)
  Magnetic field lines with direction (Min: 4 lines drawn)
• Arah daya yang bertentangan atau putaran ikut arah jam
  Opposite direction of force or rotate in clockwise direction

(a)

(ii)

Tenaga elektrik \(\rightarrow\) Tenaga kinetik     ATAU
Electrical energy \(\rightarrow\) Kinetic energy     OR

Tenaga kimia \(\rightarrow\) Tenaga elektrik \(\rightarrow\) Tenaga Kinetik
Chemical energy \(\rightarrow\) Electrical energy \(\rightarrow\) Kinetic energy

DITOLAK / REJECT :

Tenaga kimia \(\rightarrow\) Tenaga elektrik
Chemical energy \(\rightarrow\) Electrical energy

(a)

(iii)

• Meningkatkan arus / Meningkatkan beza keupayaan / Menambah bilangan bateri / Mengurangkan rintangan wayar / Digantikan dengan wayar yang lebih tebal / Menggunakan wayar dengan kerintangan rendah
  Increase current / Increase potential different / Increase number of battery / Reduce resistance of wire / Replaced with thicker wire / Using wire with low resistivity
• Meningkatkan kekuatan medan magnet / Mendekatkan jarak antara magnet kekal
  Increase the strength of the magnetic field / Reduce the distance between the permanent magnets
• Menambah bilangan lilitan gegelung
  Increase number of coils turns

(a)

Kuasa dua tempoh orbit planet adalah berkadar terus dengan kuasa tiga jejari orbitnya.

The square of the orbital period of any planet is directly proportional to the cube of the radius of its orbit.

(b)

(i)

Satelit M / Satellite M \(=4.237 \times 10^7\text{ m}\)

Satelit N / Satellite N \(=2.637 \times 10^7\text{ m}\)

(ii)

\(\dfrac{24^2}{(4.237\times10^7)^3}=\dfrac{T_N\,^2}{(2.637\times10^7)^3}\)

(c)

(i)

Jarak AB adalah lebih panjang / jauh / besar daripada CD

Distance AB is longer / further / bigger than CD

(ii)

Kawasan AB / Area AB - \(X\)

Kawasan CD / Area CD - \(Y\)

(iii)

Kelajuan maksimum adalah X kerana jarak / laluan AB adalah lebih panjang ATAU Kelajuan minimum adalah Y kerana jarak / laluan CD adalah lebih pendek ATAU Daya graviti adalah lebih besar di AB

Maximum velocity is X because distance / path AB is longer OR Minimum velocity  is Y because distance / path CD is shorter OR Gravitational force greater at AB

Masa untuk kedua-dua pergerakan planet K dari A ke B dan C ke D adalah sama

The time for both motion of planet K from A to B and C to D is the same

(a)

Tekanan gas

Gas pressure

(b)

(i)

Bacaan tolok Bourdon pada Rajah 5.1 > 5.2

The reading of Bourdon gauge on Diagram 5.1 > 5.2

(ii)

Bacaan termometer pada Rajah 5.1 > 5.2

The reading of thermometer on Diagram 5.1 > 5.2

(iii)

Isipadu gas dalam kelalang dasar bulat pada Rajah 5.1 = 5.2

Volume of gas in round bottom flask on Diagram 5.1 = 5.2

(c)

(i)

Bacaan termometer bertambah, bacaan tolok Bourdon bertambah.

The reading of thermometer increases, the reading of Bourdon gauge increases.

(ii)

Hukum Gay-Lussan

Gay-Lussac's Law

(d)

(i)

\(\dfrac{P_1}{T_1}=\dfrac{P_2}{T_2}\)

(ii)

Bertambah

Increase

(a)

Kadar perubahan momentum

Rate change in momentum

(b)

(i)

\(F_X=800\cos(40)\\F_X=612.84\text{ N}\)

(ii)

\(F_X=800\cos(15)\\F_X=772.74\text{ N}\)

(c)

(i)

Rajah 6.1 > Rajah 6.2

Diagram 6.1 > Diagram 6.2

(ii)

Rajah 6.1 < Rajah 6.2

Diagram 6.1 < Diagram 6.2

(d)

(i)

Semakin besar sudut, semakin kecil \(F_X\)

The greater the angle, the smaller the \(F_X\)

(ii)

Semakin besar \(F_X\), semakin besar pecutan

The greater the \(F_X\), the greater the acceleration

(a)

Jarak di antara titik fokus, F dengan pusat optik, O suatu kanta

The distance between focal point, F with the optical centre, O of a lens

(b)

(i)

Seperti rajah / As in diagram --- (2 markah)

Tiada imej / No image --- (1 markah)

(b)

(ii)

Maya, tegak dan dibesarkan (Semua ketiga-tiga kena betul)

Virtual, upright and enlarge (All three must correct)

(c)

(i)

\(100\text{ cm}\) / Panjang
\(100\text{ cm}\) / Longest

(c)

(ii)

Diameter besar
Bigger diameter

(d)

R

(a)

Kuantiti haba yang diperlukan oleh \(1\text{ kg}\) bahan untuk menaikkan \(1^{\circ}\text{C}\) suhu

The amount of heat required by \(1\text{ kg}\) of substance to raise the temperature by \(1^{\circ}\text{C}\)

(b)

Mempunyai muatan haba tentu yang tinggi
Has a high specific heat capacity

Dapat menyerap kuantiti haba yang tinggi
Can absorbs high amount of heat

Tidak menyebabkan peningkatan suhu yang besar
Does not cause a large increase in temperature

(Mana-mana 2 jawapan)
(Any 2 answers)

(c)

(i)

Banyak

Many

Menambahkan luas permukaan / kehilangan haba bertambah / enjin kereta dapat disejukkan dengan mudah

Increase surface area / heat loss increase / car engine can be cooled down easily

(ii)

Besar

Big

Boleh menghasilkan lebih banyak udara / boleh menyejukkan kawasan yang lebih luas

Can blow more air / can cool down a larger area

(iii)

Tinggi

High

Tidak mudah mendidih

Not easy to boil

(a)

Kuantiti haba yang diperlukan untuk mengubah \(1\text{ kg}\) bahan dari keadaan pepejal ke cecair tanpa perubahan suhu

The amount of heat required to change \(1\text{ kg}\) of a substance from a solid to a liquid without a change in temperature

(b)

Suhu ketulan ais adalah lebih rendah daripada suhu air.
The temperature of the ice cube is lower than the temperature of the water.

Ketulan ais menyerap haba daripada air.
Ice cubes absorb heat from water.

Bertukar daripada keadaan pepejal kepada cecair.
Change from solid to liquid.

Haba pendam diserap oleh ais.
Latent heat is absorbed by the ice.

Untuk melemahkan / memutuskan ikatan antara molekul.
To weaken / break bonds between molecules

(Maksimum 4 markah)
(Maximum 4 marks)

(c)

(i)

\(Q=mc\theta\\ Q=(0.1)(4200)(50)\\ Q=42\,000\text{ J}\)

(c)

(ii)

\(Q=mL\\ 42000=m(3.34\times10^5)\\ m=0.1257\text{ kg}\)

(c)

(iii)

tiada haba terbebas ke persekitaran / no heat is released to the surroundings

(d)

Panel penyejuk R dipilih / Cooling panel R is selected

(a)

(i)

Suis automatik

Automatic switch

(ii)

LED menyala kerana (Maksimum 3 sahaja):
LED lights up because (Maximum 3 only):

• Bila malam, rintangan LDR meningkat
  At night, resistance of LDR increases
• Voltan merentasi LDR > voltan minimum, \(V_{BE}\) / Voltan LDR bertambah
  Voltage across the LDR > minimum voltage, \(V_{BE}\) / Voltage of LDR increase
• Voltan tapak bertambah
  Base voltage increase
• Arus tapak kecil mengalir
  Small base current flow
• Transistor dihidupkan
  Transistor is switched on
• Arus pengumpul mengalir
  Collector current flows

(b)

(i)

\(6\text{ V}\)

(a)

(ii)

\(5\text{ V}\)

(a)

(iii)

\(\dfrac{R_{LDR}}{R_{LDR}+10\text{ k} \Omega}=\dfrac{1}{6}\)

\(6R_{LDR}=R_{LDR}+10\text{ k}\Omega\\ 5R_{LDR}=10\text{ k}\Omega\)

\(R_{LDR}=2\text{ k}\Omega\)

(c)

Set komponen elektronik paling sesuai adalah T

The most suitable electronic component set is T

(a)

Aruhan electromagnet ialah penghasilan arus daripada perubahan fluks magnet / pemotongan fluks magnet.

Electromagnetic induction is the production of an electric current by a changing of magnet flux / cutting of magnetic flux.

(b)

• Rajah 10.1 mempunyai lebih banyak bilangan magnet berbanding Rajah 10.2
  Diagram 10.2 has more magnets than Diagram 10.1
• Pemotongan fluks magnet dalam Rajah 10.2 adalah lebih banyak berbanding Rajah 10.1
  Cutting of magnetic flux in Diagram 10.2 is higher / more
• Sudut pesongan adalah lebih besar / banyak dalam Rajah 10.2
  The angle of deflection in Diagram 10.2 bigger

(c)

(i)

Apabila bilangan magnet bertambah, fluks magnet turut bertambah.

When the number of magnet increases, the magnetic flux has a higher density.

(c)

(ii)

Apabila fluks magnet bertambah, magnitud arus aruhan turut bertambah

When the magnetic flux increases, the magnitude of induced current flow also increases.

(d)

1. Penjana arus terus (a.t.) terdiri daripada gegelung segi empat tepat yang diletakkan di antara kutub magnet kekal.
   A direct current generator (d.c.) consists of a rectangular coil placed between the poles of a permanent magnet.
2. Hujung gegelung bersambung dengan sepasang komutator.
   The end of the coil is connected to a pair of commutators.
3. Gegelung kemudiannya bersambung dengan beban luar melalui berus karbon yang menyentuh komutator dengan perlahan.
   The coil is then connected to the external load via a carbon brush that touches the commutator slowly.
4. Apabila gegelung berputar, ia memotong medan magnet dan menghasilkan aruhan d.g.e di dalamnya.
   When the coil rotates, it cuts off the magnetic field and produces a d.g.e induction in it.
5. Arus aruhan yang terhasil akan mengalir melalui beban luar dalam satu arah sahaja.
   The resulting induction current will flow through the external load in one direction only.

(Maksimum 4 markah)
(Maximum 4 marks)

(e)

1. Gunakan magnet kekal yang lebih kuat
   Use a stronger permanent magnet
   • supaya kadar pemotongan fluks magnet bertambah
     so that the rate of cutting of flux magnet increase
2. Tambahkan bilangan lilitan gegelung
   Increase the number of turns of the coil
   • supaya kadar pemotongan fluks magnet bertambah
     so that the rate of cutting of flux magnet increase
3. Gegelung diperbuat daripada logam berintangan rendah
   Coil made from metal of low resistance
   • Menghasilkan arus aruhan yang lebih besar
     Produce more induced current
4. Gunakan wayar tebal / diameter lebih besar
   Use thicker wire / bigger diameter of wire
   • Rintangan rendah
     Lower resistance
5. Diameter tombol lebih besar
   Larger knob's diameter
   • Meningkatkan kadar putaran magnet
     Increase rate of rotation of magnet

(a)

Daya memusat

Centripetal force

(b)

Lukiskan arah daya ke arah pusat

Draw the direction of the force towards the center

(c)

Tangen kepada bulatan

Tangent to the circle

(d)

Lebih panjang / Jauh / Lebih

Longer / Further / More

(a)

Daya Impuls

Impulsive force

(b)

Masa hentaman pendek / Daya Impuls tinggi

Short time interval / High impulsive force

(c)

Gantikan kayu dengan span / tuala tebal / kain
*terima jawapan yang logik

Replace the wooden block with sponge / thick towel / cloth

Masa hentaman lebih panjang / Daya impuls rendah

Longer time interval / Low impulsive force

(d)

Memukul bola besbol / menangkap bola / menendang bola sepak
*terima jawapan yang logik

Hitting a baseball / catching a ball / kicking a football

(a)

(i)

lawan jam atau ikut jam

anticlockwise or clockwise

(ii)

Petua Tangan Kiri Fleming (Ejaan mesti BETUL)

Fleming Left Hand Rule (Spelling must be CORRECT)

(b)

(i)

• Arah arus yang bertentangan
  Opposite direction of current
• Garisan medan magent dengan arah (Min: 4 garisan dilukis)
  Magnetic field lines with direction (Min: 4 lines drawn)
• Arah daya yang bertentangan atau putaran ikut arah jam
  Opposite direction of force or rotate in clockwise direction

(a)

(ii)

Tenaga elektrik \(\rightarrow\) Tenaga kinetik     ATAU
Electrical energy \(\rightarrow\) Kinetic energy     OR

Tenaga kimia \(\rightarrow\) Tenaga elektrik \(\rightarrow\) Tenaga Kinetik
Chemical energy \(\rightarrow\) Electrical energy \(\rightarrow\) Kinetic energy

DITOLAK / REJECT :

Tenaga kimia \(\rightarrow\) Tenaga elektrik
Chemical energy \(\rightarrow\) Electrical energy

(a)

(iii)

• Meningkatkan arus / Meningkatkan beza keupayaan / Menambah bilangan bateri / Mengurangkan rintangan wayar / Digantikan dengan wayar yang lebih tebal / Menggunakan wayar dengan kerintangan rendah
  Increase current / Increase potential different / Increase number of battery / Reduce resistance of wire / Replaced with thicker wire / Using wire with low resistivity
• Meningkatkan kekuatan medan magnet / Mendekatkan jarak antara magnet kekal
  Increase the strength of the magnetic field / Reduce the distance between the permanent magnets
• Menambah bilangan lilitan gegelung
  Increase number of coils turns

(a)

Kuasa dua tempoh orbit planet adalah berkadar terus dengan kuasa tiga jejari orbitnya.

The square of the orbital period of any planet is directly proportional to the cube of the radius of its orbit.

(b)

(i)

Satelit M / Satellite M \(=4.237 \times 10^7\text{ m}\)

Satelit N / Satellite N \(=2.637 \times 10^7\text{ m}\)

(ii)

\(\dfrac{24^2}{(4.237\times10^7)^3}=\dfrac{T_N\,^2}{(2.637\times10^7)^3}\)

(c)

(i)

Jarak AB adalah lebih panjang / jauh / besar daripada CD

Distance AB is longer / further / bigger than CD

(ii)

Kawasan AB / Area AB - \(X\)

Kawasan CD / Area CD - \(Y\)

(iii)

Kelajuan maksimum adalah X kerana jarak / laluan AB adalah lebih panjang ATAU Kelajuan minimum adalah Y kerana jarak / laluan CD adalah lebih pendek ATAU Daya graviti adalah lebih besar di AB

Maximum velocity is X because distance / path AB is longer OR Minimum velocity  is Y because distance / path CD is shorter OR Gravitational force greater at AB

Masa untuk kedua-dua pergerakan planet K dari A ke B dan C ke D adalah sama

The time for both motion of planet K from A to B and C to D is the same

(a)

Tekanan gas

Gas pressure

(b)

(i)

Bacaan tolok Bourdon pada Rajah 5.1 > 5.2

The reading of Bourdon gauge on Diagram 5.1 > 5.2

(ii)

Bacaan termometer pada Rajah 5.1 > 5.2

The reading of thermometer on Diagram 5.1 > 5.2

(iii)

Isipadu gas dalam kelalang dasar bulat pada Rajah 5.1 = 5.2

Volume of gas in round bottom flask on Diagram 5.1 = 5.2

(c)

(i)

Bacaan termometer bertambah, bacaan tolok Bourdon bertambah.

The reading of thermometer increases, the reading of Bourdon gauge increases.

(ii)

Hukum Gay-Lussan

Gay-Lussac's Law

(d)

(i)

\(\dfrac{P_1}{T_1}=\dfrac{P_2}{T_2}\)

(ii)

Bertambah

Increase

(a)

Kadar perubahan momentum

Rate change in momentum

(b)

(i)

\(F_X=800\cos(40)\\F_X=612.84\text{ N}\)

(ii)

\(F_X=800\cos(15)\\F_X=772.74\text{ N}\)

(c)

(i)

Rajah 6.1 > Rajah 6.2

Diagram 6.1 > Diagram 6.2

(ii)

Rajah 6.1 < Rajah 6.2

Diagram 6.1 < Diagram 6.2

(d)

(i)

Semakin besar sudut, semakin kecil \(F_X\)

The greater the angle, the smaller the \(F_X\)

(ii)

Semakin besar \(F_X\), semakin besar pecutan

The greater the \(F_X\), the greater the acceleration

(a)

Jarak di antara titik fokus, F dengan pusat optik, O suatu kanta

The distance between focal point, F with the optical centre, O of a lens

(b)

(i)

Seperti rajah / As in diagram --- (2 markah)

Tiada imej / No image --- (1 markah)

(b)

(ii)

Maya, tegak dan dibesarkan (Semua ketiga-tiga kena betul)

Virtual, upright and enlarge (All three must correct)

(c)

(i)

\(100\text{ cm}\) / Panjang
\(100\text{ cm}\) / Longest

(c)

(ii)

Diameter besar
Bigger diameter

(d)

R

(a)

Kuantiti haba yang diperlukan oleh \(1\text{ kg}\) bahan untuk menaikkan \(1^{\circ}\text{C}\) suhu

The amount of heat required by \(1\text{ kg}\) of substance to raise the temperature by \(1^{\circ}\text{C}\)

(b)

Mempunyai muatan haba tentu yang tinggi
Has a high specific heat capacity

Dapat menyerap kuantiti haba yang tinggi
Can absorbs high amount of heat

Tidak menyebabkan peningkatan suhu yang besar
Does not cause a large increase in temperature

(Mana-mana 2 jawapan)
(Any 2 answers)

(c)

(i)

Banyak

Many

Menambahkan luas permukaan / kehilangan haba bertambah / enjin kereta dapat disejukkan dengan mudah

Increase surface area / heat loss increase / car engine can be cooled down easily

(ii)

Besar

Big

Boleh menghasilkan lebih banyak udara / boleh menyejukkan kawasan yang lebih luas

Can blow more air / can cool down a larger area

(iii)

Tinggi

High

Tidak mudah mendidih

Not easy to boil

(a)

Kuantiti haba yang diperlukan untuk mengubah \(1\text{ kg}\) bahan dari keadaan pepejal ke cecair tanpa perubahan suhu

The amount of heat required to change \(1\text{ kg}\) of a substance from a solid to a liquid without a change in temperature

(b)

Suhu ketulan ais adalah lebih rendah daripada suhu air.
The temperature of the ice cube is lower than the temperature of the water.

Ketulan ais menyerap haba daripada air.
Ice cubes absorb heat from water.

Bertukar daripada keadaan pepejal kepada cecair.
Change from solid to liquid.

Haba pendam diserap oleh ais.
Latent heat is absorbed by the ice.

Untuk melemahkan / memutuskan ikatan antara molekul.
To weaken / break bonds between molecules

(Maksimum 4 markah)
(Maximum 4 marks)

(c)

(i)

\(Q=mc\theta\\ Q=(0.1)(4200)(50)\\ Q=42\,000\text{ J}\)

(c)

(ii)

\(Q=mL\\ 42000=m(3.34\times10^5)\\ m=0.1257\text{ kg}\)

(c)

(iii)

tiada haba terbebas ke persekitaran / no heat is released to the surroundings

(d)

Panel penyejuk R dipilih / Cooling panel R is selected

(a)

(i)

Suis automatik

Automatic switch

(ii)

LED menyala kerana (Maksimum 3 sahaja):
LED lights up because (Maximum 3 only):

• Bila malam, rintangan LDR meningkat
  At night, resistance of LDR increases
• Voltan merentasi LDR > voltan minimum, \(V_{BE}\) / Voltan LDR bertambah
  Voltage across the LDR > minimum voltage, \(V_{BE}\) / Voltage of LDR increase
• Voltan tapak bertambah
  Base voltage increase
• Arus tapak kecil mengalir
  Small base current flow
• Transistor dihidupkan
  Transistor is switched on
• Arus pengumpul mengalir
  Collector current flows

(b)

(i)

\(6\text{ V}\)

(a)

(ii)

\(5\text{ V}\)

(a)

(iii)

\(\dfrac{R_{LDR}}{R_{LDR}+10\text{ k} \Omega}=\dfrac{1}{6}\)

\(6R_{LDR}=R_{LDR}+10\text{ k}\Omega\\ 5R_{LDR}=10\text{ k}\Omega\)

\(R_{LDR}=2\text{ k}\Omega\)

(c)

Set komponen elektronik paling sesuai adalah T

The most suitable electronic component set is T

(a)

Aruhan electromagnet ialah penghasilan arus daripada perubahan fluks magnet / pemotongan fluks magnet.

Electromagnetic induction is the production of an electric current by a changing of magnet flux / cutting of magnetic flux.

(b)

• Rajah 10.1 mempunyai lebih banyak bilangan magnet berbanding Rajah 10.2
  Diagram 10.2 has more magnets than Diagram 10.1
• Pemotongan fluks magnet dalam Rajah 10.2 adalah lebih banyak berbanding Rajah 10.1
  Cutting of magnetic flux in Diagram 10.2 is higher / more
• Sudut pesongan adalah lebih besar / banyak dalam Rajah 10.2
  The angle of deflection in Diagram 10.2 bigger

(c)

(i)

Apabila bilangan magnet bertambah, fluks magnet turut bertambah.

When the number of magnet increases, the magnetic flux has a higher density.

(c)

(ii)

Apabila fluks magnet bertambah, magnitud arus aruhan turut bertambah

When the magnetic flux increases, the magnitude of induced current flow also increases.

(d)

1. Penjana arus terus (a.t.) terdiri daripada gegelung segi empat tepat yang diletakkan di antara kutub magnet kekal.
   A direct current generator (d.c.) consists of a rectangular coil placed between the poles of a permanent magnet.
2. Hujung gegelung bersambung dengan sepasang komutator.
   The end of the coil is connected to a pair of commutators.
3. Gegelung kemudiannya bersambung dengan beban luar melalui berus karbon yang menyentuh komutator dengan perlahan.
   The coil is then connected to the external load via a carbon brush that touches the commutator slowly.
4. Apabila gegelung berputar, ia memotong medan magnet dan menghasilkan aruhan d.g.e di dalamnya.
   When the coil rotates, it cuts off the magnetic field and produces a d.g.e induction in it.
5. Arus aruhan yang terhasil akan mengalir melalui beban luar dalam satu arah sahaja.
   The resulting induction current will flow through the external load in one direction only.

(Maksimum 4 markah)
(Maximum 4 marks)

(e)

1. Gunakan magnet kekal yang lebih kuat
   Use a stronger permanent magnet
   • supaya kadar pemotongan fluks magnet bertambah
     so that the rate of cutting of flux magnet increase
2. Tambahkan bilangan lilitan gegelung
   Increase the number of turns of the coil
   • supaya kadar pemotongan fluks magnet bertambah
     so that the rate of cutting of flux magnet increase
3. Gegelung diperbuat daripada logam berintangan rendah
   Coil made from metal of low resistance
   • Menghasilkan arus aruhan yang lebih besar
     Produce more induced current
4. Gunakan wayar tebal / diameter lebih besar
   Use thicker wire / bigger diameter of wire
   • Rintangan rendah
     Lower resistance
5. Diameter tombol lebih besar
   Larger knob's diameter
   • Meningkatkan kadar putaran magnet
     Increase rate of rotation of magnet
